在不銹鋼工件上鉆孔常采用麻花鉆，對(duì)淬硬不銹鋼，可用硬質(zhì)合金鉆頭，有條件時(shí)可用超硬高速鋼或超細(xì)晶粒硬質(zhì)合金鉆頭。鉆孔時(shí)扭矩和軸向力大，切屑易粘結(jié)、不易折斷且排屑困難，加工硬化加劇，鉆頭轉(zhuǎn)角處易磨損，鉆頭剛性差易產(chǎn)生振動(dòng)。因此要求鉆頭磨出分屑槽，修磨橫刃以減小軸向力，修磨成雙頂角以改善散熱條件。

鉆削不銹鋼的典型鉆頭(即不銹鋼群鉆)如圖1所示。

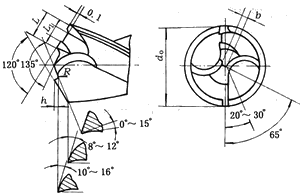

圖1  不銹鋼群鉆

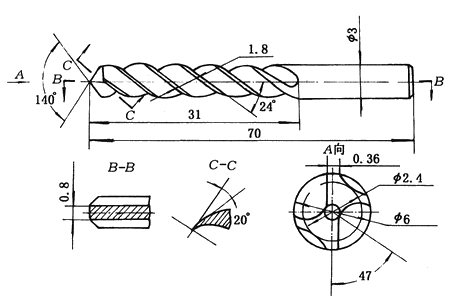

圖2 不銹鋼斷屑鉆頭

圖3 S形硬質(zhì)合金鉆頭

圖4 四刃帶鉆頭
圖1中L≈0.32d0，L/2>L1>L/3，R≈0.2d0，h=0.04d0，b≈0.04d0。使用這種鉆頭鉆削1Cr18Ni9Ti時(shí)，對(duì)Ø20 mm、Ø25 mm、呾 mm三種直徑的鉆頭，采用n=105 r/min，f=0.32 mm/r、0.4 mm/r、0.56 mm/r、0.67 mm/r四種不同的進(jìn)給量，均可順利地?cái)嘈己团判肌?/span>
還可采用不銹鋼斷屑鉆頭(圖2)、S形硬質(zhì)合金鉆頭(圖3)、四刃帶鉆頭(圖4)及可轉(zhuǎn)位硬質(zhì)合金淺孔鉆。
用不銹鋼斷屑鉆頭(圖4)加工馬氏體不銹鋼2Crl3時(shí)，只需磨出E-E處斷屑槽；而鉆削加工lCrl8Ni9Ti奧氏體不銹鋼時(shí)，還需加開A-A處斷屑槽。不銹鋼斷屑鉆頭的具體參數(shù)及適用的鉆削用量見表7。
S形硬質(zhì)合金鉆頭的特點(diǎn)是：無(wú)橫刃，可減小軸向力49.99%；鉆心處前角為正值，刃口鋒利；鉆心厚度增大，提高了鉆頭剛性；有兩個(gè)噴切削液孔；圓弧形切削刃及排屑槽分布合理，便于切屑成小塊，以利排出。
可轉(zhuǎn)位硬質(zhì)合金淺孔鉆的特點(diǎn)是：鉆頭前端不對(duì)稱裝有兩片凸三角形刀片，分屑切除孔的不同部分，能自動(dòng)定心，孔的直線性好，并且切入切出長(zhǎng)度短；刀片前刀面上帶有多個(gè)坑狀斷屑槽，切削性能良好，尤其是斷屑可靠，切屑呈一致的碎卷屑；內(nèi)冷卻使切削液直接噴向鉆削加工表面，改善冷卻效果，排屑非常通暢；特別是可根據(jù)工件材料采用不同牌號(hào)的硬質(zhì)合金刀片，切削速度達(dá)80～120m/min，鉆削非常輕快。加工奧氏體不銹鋼的鉆削用量見表8。

鉆削不銹鋼時(shí)，經(jīng)常發(fā)現(xiàn)鉆頭容易磨損、折斷，孔表面粗糙，有時(shí)出現(xiàn)深溝而無(wú)法消除；孔徑過(guò)大，孔形不圓或向一邊傾斜等現(xiàn)象。在操作時(shí)應(yīng)注意下列事項(xiàng)：
幾何形狀必須刃磨正確，兩切削刃要保持對(duì)稱。鉆頭后角過(guò)大，會(huì)產(chǎn)生“扎刀”現(xiàn)象，引起顫振，使鉆出的孔呈多角形。應(yīng)修磨橫刃，以減小鉆孔軸向力。
鉆頭必須裝正，保持鉆頭鋒利，用鈍后應(yīng)及時(shí)修磨。
合理選擇鉆頭幾何參數(shù)和鉆削用量，按鉆孔深度要求，應(yīng)盡量縮短鉆頭長(zhǎng)度、加大鉆心厚度以增加剛性。使用高速鋼鉆頭時(shí)，切削速度不可過(guò)高，以防燒壞刀刃。進(jìn)給量不宜過(guò)大，以防鉆頭磨損加劇或使孔鉆偏，在切入和切出時(shí)進(jìn)給量應(yīng)適當(dāng)調(diào)小。
充分冷卻潤(rùn)滑，切削液一般以硫化油為宜，流量不得少于5～8 L/min，不可中途停止冷卻，在直徑較大時(shí)，應(yīng)盡可能采用內(nèi)冷卻方式。
認(rèn)真注意鉆削過(guò)程，應(yīng)及時(shí)觀察切屑排出狀況，若發(fā)現(xiàn)切屑雜亂卷繞立即退刀檢查，以防止切屑堵塞。還應(yīng)注意機(jī)床運(yùn)轉(zhuǎn)聲音，發(fā)現(xiàn)異常應(yīng)及時(shí)退刀，不能讓鉆頭在鉆削表面上停留，以防鉆削表面硬化加劇。

上一篇：關(guān)于高速數(shù)控平面鉆床的U鉆那點(diǎn)兒事兒

下一篇：智能化引領(lǐng)焊接與切割設(shè)備不斷升級(jí)！

返回
